Ce chapitre présente les techniques de base utilisées pour visualiser les modèles 3D.

Il permet d'aboutir rapidement au calcul des vues les plus couramment utilisées.

Il couvre les fonctions suivantes :

• Les moyens de visualisation
• Les types de vues
• L'obtention rapide de vues

Pour en savoir plus sur la théorie et les paramètres relatifs à la visualisation 3D, se reporter au chapitre "Les Techniques avancées de la Visualisation 3D"

Les opérations de visualisation sont les opérations les plus utilisées dans un logiciel de CAO 3D. Il est important de bien les maîtriser pour obtenir une productivité maximum.

3D Turbo NT permet de visualiser les modèles de neuf manières différentes que l'on peut regrouper en deux familles :

Ce qui est visible sur l'écran dépend de la combinaison courante des calques.

Voir le chapitre "Les Calques".

Le type de la vue courante est affiché dans la bannière de l'application :

L'écran est divisé en 4 zones dans lesquelles s'affichent les vues : Perspective, Dessus, Face et Gauche.

3D Turbo NT calcule des vues perspectives coniques à 3 points de fuite et axonométriques, à l'intérieur d'une pyramide de vision.

Le calcul d'une perspective dépend d'une variété de paramètres disponibles dans le dialogue de réglages.

Se reporter au chapitre " Les Techniques avancées de la Visualisation 3D".

Pour obtenir une vue dans 3D Turbo NT, cinq méthodes sont possibles :

1. Utiliser les icônes du pilote de visualisation
2. Utiliser les éléments du menu Vues
3. Utiliser le menu contextuel de visualisation
4. Utiliser les accélérateurs clavier
5. Utiliser les Strokes

Il convient de choisir la méthode la plus adaptée au contexte de travail.

On aura intérêt à utiliser les Strokes qui sont réellement les outils les plus efficaces pour déclencher le calcul des vues.

La vue orthographique choisie détermine le plan de travail 2D. La troisième côte du plan (dite "altitude" est ajustable dans les réglages de la grille.

Le calcul d'une vue en perspective nécessite le positionnement d'une caméra dans l'espace et dépend d'une grande variété de paramètres : type de perspective, distance focale, angles d'ouverture de la pyramide de vision, avant et arrière plan de la pyramide, éclairages, qualité de rendu, etc.

Se reporter au chapitre "Les Techniques avancées de la Visualisation 3D" pour connaître la signification et les méthodes de réglage de ces paramètres.

Pour activer le calcul d'une vue en perspective :

• Utiliser le menu Vues/Perspective.

ou

• Cliquer dans l'icône du pilote de visualisation.

ou

• Cliquer dans la fenêtre de travail avec le bouton droit pour obtenir le menu contextuel de visualisation et choisir l'élément de menu Perspective.

Afin de simplifier au maximum l'obtention d'une vue perspective correcte, 3D Turbo NT peut proposer un réglage automatique des divers paramètres.

Ce réglage s'appelle "le point de vue automatique".

Il dépend de la géométrie du modèle à visualiser.

Il faut utiliser la perspective automatique lorsqu'on est "perdu" dans l'espace.

La perspective automatique garantit l'obtention d'une vue globale du modèle.

Cette perspective peut ensuite être modifiée par les outils de mouvement de la caméra ou les outils de fixation de la droite de visée.

Pour obtenir une perspective automatique :

• Cliquer dans l'icône du pilote de visualisation avec le bouton droit.

ou

• Cliquer dans la fenêtre de travail avec le bouton droit pour obtenir le menu contextuel de visualisation et choisir l'élément de menu Automatique.

ou

• Utiliser le menu Vues/Point de vue/Proposer.

La caméra est positionnée à un angle de 45° sur la verticale et 45° sur l'axe OX.

Elle regarde le centre du cube englobant le modèle depuis une position située à 10 fois la longueur de la diagonale du cube englobant.

La focale est calculée de telle manière que l'image produite occupe toute la fenêtre de travail.

Pour calculer une vue plane orthographique automatique :

• Activer l'une des six vues en géométral (Dessus, Face, etc).

• Cliquer dans l'icône Taille maximum .

ou

• Utiliser son accélérateur (Touche X par défaut).

L'échelle de vue est calculée automatiquement de telle manière que l'image produite occupe toute la fenêtre de travail.

Utiliser les zooms ou le menu d'échelle pour modifier l'échelle de la vue.

Les vues orthographiques ou perspectives sont affichées en mode :

• Filaire : seules les entités nœuds, segments, courbes et cote sont visualisées

• Solide Rapide : permet d'obtenir une vue faces cachées très rapidement au prix de certaines simplifications des calculs

Des erreurs peuvent donc apparaître dans la vue, ce qui est normal dans ce mode.

Ce mode permet de vérifier rapidement l'effet des éclairages sans payer le prix d'un calcul complet.

• Solide (Peintre) : permet d'obtenir une vue faces cachées par la méthode du peintre.

• Solide (BSP) : permet d'obtenir une vue faces cachées par la méthode du BSP.

• OpenGL : permet d'obtenir une vue faces cachées lissé à l'aide de la bibliothèque de fonction OpenGL.

Remarque : Dans les mode Solide (appelés aussi Faces Cachées) : seules les entités facettes et cotes sont visualisées.

L'efficacité des algorithmes dépend de la topologie du modèle.

• Essayer le type 1 et le type 2 sur le modèle.

Il est très probable que l'un des deux calcule plus vite que l'autre.

• Adopter celui qui calcule le plus rapidement.

Pour choisir le type de rendu :

• Utiliser les icônes

ou

• Utiliser la liste déroulante de l'environnement :

Le dialogue suivant est présenté :

La première partie de ce dialogue vous permet de régler l'angle de lissage des facettes pour un calque, le groupe de calques ou l'ensemble des calques.

Cet angle est le seuil à partir du quel on arrête le lissage de deux facettes contiguës. Il représente l'angle formé par les normales de facettes au nœuds de leur arrête commune.

L'option Interactif : Filaire ou OpenGL vous permet d'indiquer si vous souhaitez rester en OpenGL lors d'un changement de point de vue interactif, ou si vous souhaitez basculer en temporairement filaire.

Remarque : Le système de rendu OpenGL ne sait pas découper les facettes convexes. Pour obtenir un résultat correct, nous vous recommandons de trianguler systématiquement les modèles avant d'effectuer un rendu OpenGL.

Afficher les Textes#Afficher les Noeuds#Afficher les Segments#Afficher les Courbes#Afficher les Cotes#

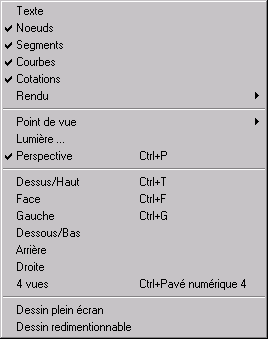

Les entités qui apparaissent dans les vues peuvent être filtrées à l'aide du menu Vues.

3D Turbo NT permet de positionner un observateur (une caméra) dans l'espace pour produire une vue perspective du modèle.

A partir de cette position, il est possible de bouger la caméra dans l'espace de cinq manières pour obtenir d'autres points de vue :

Pour régler la vitesse de déplacement de la caméra :

Ce mode permet de changer la position de la caméra en effectuant des cliquer-déplacer dans la fenêtre de travail.

• Remarque : Les vues perspectives des gros modèles peuvent demander beaucoup de temps pour se calculer. Dans ce cas, les mouvements interactifs de la caméra peuvent devenir peu réactifs. Aussi est-il possible de n'afficher que les boîtes englobantes des calques, pendant les mouvements de la caméra, en cochant la case dans les préférences

Pour activer le Mode Interactif :

• Changer la position de la caméra en effectuant des cliquer-déplacer dans la fenêtre de travail.

Pour sortir du Mode Interactif :

• Cliquer dans l'icône .

ou

• Appuyer sur la touche Echap ou Entrée.

ou

• Cliquer avec le bouton droit dans la fenêtre de travail.

Remarque : Le Mode Interactif ne fonctionne qu'en vue perspective.

Le moyen le plus rapide pour modifier le point de vue est d'utiliser le mode de déplacement interactif, qui simule une caméra "volante".

Remarque : Si la case Interactif avec boites est cochée dans les préférences, la vue est présentée en boîtes englobantes.

• Cliquer dans la fenêtre de travail avec le bouton droit pour obtenir le menu contextuel de visualisation.

• Choisir l'élément de menu Interactif

• Déplacer lentement la souris horizontalement et verticalement, sans cliquer, de droite à gauche et de bas en haut.

Observer que la vue du modèle suit les mouvements de la souris.

Si la souris talonne en bordure de fenêtre :

• Appuyer sur le scanner (touche espace par défaut) pour recentrer le pointeur.

Pour avancer ou reculer la caméra :

• Appuyer sur la touche Ctrl tout en déplaçant la souris horizontalement.

• Pour accélérer les mouvements, appuyer sur la touche Majuscule.

Les déplacements se font selon le mode courant (Panoramique, Rotation, Travelling).

Le mode peut être changé pendant les déplacements (à l'aide des accélérateurs correspondants) ce qui permet d'enchaîner plusieurs types de mouvement en temps réel.

L'éclairage affecte uniquement les vues en mode Solide (Faces Cachées).

Les facettes sont éclairées par quatre sources de lumière de type directionnel (soleil) ayant chacune 16 degrés d'intensité, positionnables sur 360° autour du modèle, et par une lumière ambiante.

Pour ouvrir le dialogue de réglage de la position des lumières :

• Cliquer dans l'icône avec le bouton droit.

ou

• Utiliser le menu Vues/Lumières…

ou

• Les accélérateurs correspondant.

Le dialogue de réglage est présenté :

La case Avec éclat permet d'obtenir un éclat spéculaire.

La case Immédiat permet de voir immédiatement les effets des modifications des lumières sur la vue courante.

Pour régler l'intensité des lumières :

• Utiliser le panneau Intensité du dialogue Réglage des sources de lumières.

ou

• Cliquer dans l'icône

ou

• Utiliser son accélérateur ou son Stroke.

Le dialogue flottant de réglage des intensités est affiché :

Pour le fermer :

• Cliquer à nouveau dans l'icône.

Dans une vue faces cachées, il est possible de faire apparaître ou de masquer le contournage des facettes par un filet noir ou blanc.

• Choisir l'épaisseur des traits.

Les fonctions sur l'image sont détaillées au chapitre "L'Imagerie".
