Le présent chapitre décrit pas à pas la procédure à appliquer au fichier "Tutorial Architecture" pour comprendre le fonctionnement des opérations booléennes dans une application professionnelle d'architecture.

Charger le fichier Tutorial Architecture.3DW, sélectionner le calque 0 et régler le mode de groupage sur Courant.

Les conventions suivantes sont adoptées :

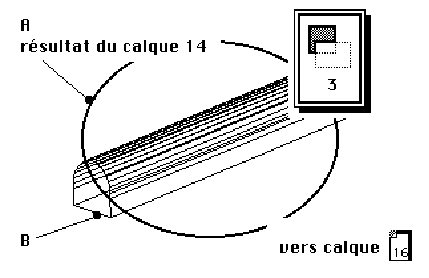

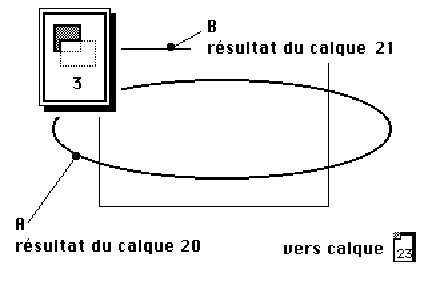

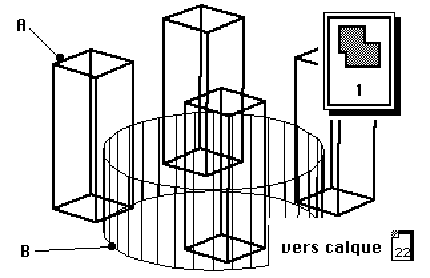

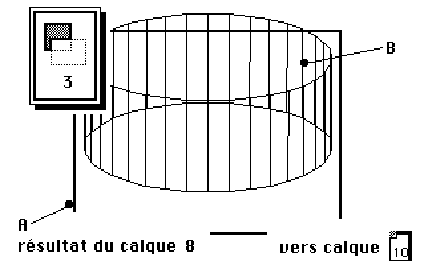

• L'objet (A), c'est à dire celui sur lequel on effectue le premier clic est toujours représenté en trait gras

• Lobjet (B), c'est à dire celui sur lequel on effectue le second clic est toujours en maigre

• L'icône de l'opération à sélectionner est indiquée

• Afin de simplifier le rendu et montrer clairement les deux objets en présence, le résultat d'une opération effectuée auparavant est représenté soit par un rectangle soit par une ellipse

• La forme des objets primaires est toujours respectée

• L'orientation des normales indique que la matière est à l'extérieur du volume représenté

Si l'objet est indiqué comme ouvert :

• Cocher la case correspondante dans la zone de dialogue (facultatif).

• Demander que l'opération soit réalisée dans le calque dont le numéro est indiqué.

Le calque n° 3 est le calque courant

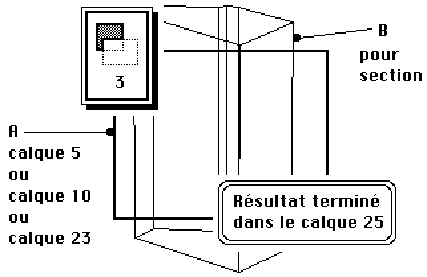

Le calque n° 25 contient un exemple de section, réalisé avec les calques 10, 18, 23 et 26.

Le calque n° 26 est le calque courant.

• Passer en calque groupe et activer les calques 10, 18 et 23.
