Les modèles et dessins de 3D Turbo NT sont conçus avec des entités graphiques décrites au Chapitre "Les Entités Graphiques".

Il est souvent nécessaire de pouvoir personnaliser un ensemble d'entités graphiques pour structurer le modèle, pour pouvoir les manipuler globalement, etc.

Le système de gestion des objets offre une méthode d'organisation des modèles qui permet de leur donner une architecture interne plus solide et plus structurée.

Cependant, l'usage des objets n'est pas obligatoire.

Un objet est un groupe d'entités et de propriétés qui est mémorisé sous un nom unique qui l'identifie.

Les objets appartiennent et sont attachés aux calques qui contiennent les entités qui les composent. Il n'est pas possible de créer des objets constitués d'entités appartenant à des calques différents.

Les objets sont créés de diverses manières :

• Automatiquement lorsque certains types d'entités sont créés. (Objets automatiques)

• Automatiquement lors de l'extraction d'un objet de bibliothèque (Voir le chapitre "Les Bibliothèques d’Objets")

• Automatiquement lors d'un collage d'une copie qui contient elle-même des objets. (Copier/Couper/Coller)

• Manuellement à tout moment décidé par l'opérateur

Il n'existe aucune limitation sur le nombre d'objets qui peuvent être créés.

Cependant les objets consomment de la mémoire.

Il est donc souhaitable de les gérer avec économie, de ne pas les laisser proliférer et d'éliminer les objets inutiles.

L'usage des objets est obligatoire dans les cas suivants :

• Opérations booléennes : L'opérateur booléen combine 2 objets pour en produire un troisième

• Fabrication de bibliothèques : Les objets du modèle sont transférés en bibliothèque

• Rendus photoréalistes : Les matières et textures sont attachées à des objets

• SIG 3D : Les informations de la base de donnée sont reliées à des objets du modèle

On peut considérer qu'un objet est un ensemble de points 3D répertoriés sous un nom.

La connaissance de ce groupe de points permet de lui rattacher automatiquement l'ensemble des entités et des propriétés qui s'y réfèrent, à savoir :

• Les segments et leurs propriétés (types de pointillés,…)

• Les facettes et leurs propriétés (couleurs,…)

• La manière de les dessiner (courbes ouvertes ou fermées, surfaces à pôles,…)

• La manière de les interpréter (caméras, lampes,…)

• Les côtes et quantitatifs attachés

• Les matériaux pour l'image de synthèse

• Les liens vers les bases de données

Les noms synonymes sont rendus uniques par l'addition automatique d'une extension #nn.

(ex: Fauteuil, Fauteuil#1, Fauteuil#2, Fauteuil#3, etc).

Un objet hiérarchique est un objet qui contient d'autres objets.

L'objet de hiérarchie supérieure est appelé "Objet Père", les objets de hiérarchie inférieure sont appelés "Objets Fils".

Dans cet exemple, l'objet Fauteuil est un objet hiérarchique de niveau 3. Il est le père de deux fils, qui sont eux-mêmes les pères de deux autres fils, etc.

La profondeur de la hiérarchie est illimitée.

Chaque objet est doté d'un type. Le type indique comment il faut interpréter ou dessiner la géométrie de l'objet :

• Standard : signifie que l'objet ne doit pas être interprété

• Spline : signifie que le groupe de points doit être dessiné comme une courbe Spline

• Spline fermée : signifie que le groupe de points doit être dessiné comme une Spline fermée

• Bézier : signifie que le groupe de points doit être dessiné comme une courbe Bézier

• Caméra : signifie que le groupe de points peut être considéré comme représentant la géométrie d'une caméra

• Lampe : signifie que le groupe de points peut être considéré comme représentant la géométrie d'une lampe dans le système de rendu réaliste.

Chaque objet peut être doté de propriétés de type mécanique appelées "Liaisons".

Une liaison décrit la manière dont un objet peut être lié à d'autres objets eux-mêmes porteurs de liaisons.

Il existe 10 types de liaisons mécaniques en fonction du nombre de degrés de liberté accordés à la liaison :

Cette version de 3D Turbo NT n'implémente que la liaison statique de type "Fixe" .

Ce type permet l'assemblage fixe d'objets comme les mobiliers modulaires.

3D Turbo NT crée automatiquement des objets lors de la création de certaines entités.

Les noms de ces objets sont listés ci-dessous :

Les objets automatiques ne sont créés que si l'option Toujours ou Avec question est cochée dans les préférences du logiciel.

Si l'option Avec question est choisie, le dialogue suivant est présenté avant toute création d'objet :

Pour ouvrir le dialogue de gestion d'objets :

• Cliquer dans l'icône avec le bouton gauche.

ou

• Cliquer dans l'icône avec le bouton droit.

Le dialogue de gestion des objets peut rester ouvert et flotter sur l'environnement.

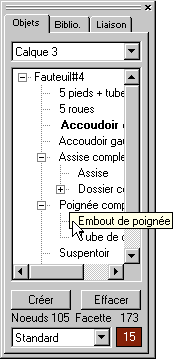

Le dialogue contient trois onglets :

• Objets : Cet onglet affiche le gestionnaire des objets du modèle

• Biblio. : Cet onglet affiche le gestionnaire des bibliothèques d'objets

• Liaison : Cet onglet affiche le gestionnaire des liaisons de l'objet sélectionné

La liste déroulante indique le calque courant dont les objets sont affichés dans le dialogue.

Pour changer le calque utiliser ce menu ou l'accélérateur associé à la fonction Calque suivant (Tabulation par défaut) ou Calque précédent (Maj+Tabulation par défaut).

La liste des objets du calque courant présente la hiérarchie des objets :

Dans cette liste, les objets sélectionnés dans le modèle sont présentés en caractère gras.

L'objet dont le nom est surligné en bleu est éligible pour les opérations sur l'objet (effacement, changement de nom, etc).

Les boutons Créer et Effacer permettent l'accès aux deux opérations les plus couramment effectuées.

La zone d'information indique le nombre de nœuds et de facettes de l'objet ou du premier des objets sélectionnés, son type, sa couleur et l'indice de sa couleur dans la palette. ( si l'objet est multicolore ).

Dans certaines opérations (création, changement de nom, effacement,…) le dialogue peut être temporairement étendu par le bas pour présenter un champ de saisie éditable et deux boutons de confirmation :

• Cliquer dans l'icône .

ou

• Cliquer dans l'icône avec le bouton droit.

Lors de sa prochaine ouverture, le dialogue sera repositionné à l'endroit qu'il occupait à sa fermeture.

Sa position est mémorisée dans l'environnement courant.

Pour dérouler le menu contextuel de gestion des objets du calque courant :

• Ouvrir le dialogue de gestion des objets.

• Cliquer dans la liste d'affichage des objets avec le bouton droit :

Pour créer un objet :

• Sélectionner par tous les moyens autorisés un ensemble de points dans le modèle.

• Ouvrir le gestionnaire d'objets s'il ne l'est pas déjà.

• Cliquer dans le bouton Créer du gestionnaire d'objet ou dérouler le menu contextuel et sélectionner Créer.

Le dialogue est étendu pour présenter le nom standard OBJ#nn :

• Introduire le nom désiré.

• Cliquer dans le bouton OK pour confirmer ou Annuler pour avorter l'opération.

Le nom d'un objet doit être unique (ou personnalisé avec #nn).

Si un nom identique existe déjà dans le modèle, le nom entré sera refusé par un bip sonore.

L'objet créé est inséré automatiquement à sa place dans la hiérarchie.

Remarque : Si la sélection des points correspond à un objet déjà existant, l'opération est équivalente à renommer cet objet.

Pour créer un objet sans utiliser le gestionnaire d'objets :

• Sélectionner par tous les moyens autorisés un ensemble de points dans le modèle.

• Cliquer dans l'icône .

Un objet de type OBJ#nn est créé dans le calque courant et positionné automatiquement à sa place dans la hiérarchie.

Pour effacer un objet :

• Choisir cet objet dans la liste du gestionnaire d'objets en cliquant sur son nom.

ou

• Sélectionner cet objet dans le modèle par tous les moyens autorisés.

Son nom est alors automatiquement sélectionné dans la liste du gestionnaire. Il est surligné en Bleu.

• Cliquer dans le bouton Effacer du gestionnaire d'objet.

ou

• Dérouler le menu contextuel et sélectionner Effacer l'objet courant.

L'objet disparaît de la liste des objets du calque.

Sa géométrie n'est pas effacée. Ses fils (s'il en a) sont repositionnés dans la hiérarchie.

Pour effacer une série d’objets :

• Choisir les objets dans la liste du gestionnaire d'objets en cliquant sur leur nom (sélection cumulative avec la touche Majuscule).

ou

• Sélectionner ces objets dans le modèle par tous les moyens autorisés.

Leurs noms sont alors automatiquement sélectionnés dans la liste du gestionnaire.

• Dérouler le menu contextuel et sélectionner Effacer les objets sélectionnés.

Les objets disparaissent de la liste des objets du calque. Leur géométrie n'est pas effacée.

Pour effacer tous les objets du calque courant :

• Dérouler le menu contextuel et sélectionner Effacer tous les objets.

Les objets disparaissent de la liste des objets du calque.

Leur géométrie n'est pas effacée.

Pour détruire un objet :

• Choisir cet objet dans la liste du gestionnaire d'objets en cliquant sur son nom.

ou

• Sélectionner cet objet dans le modèle par tous les moyens autorisés.

Son nom est alors automatiquement sélectionné dans la liste du gestionnaire.

• Appuyer sur l'accélérateur clavier associé à la fonction Effacer (Retour arrière par défaut).

ou

• Utiliser Effacer ou Couper du menu Edition.

L'objet disparaît de la liste des objets du calque.

Sa géométrie est effacée.

Pour renommer un objet :

• Choisir cet objet dans la liste du gestionnaire d'objets en cliquant sur son nom.

ou

• Sélectionner cet objet dans le modèle par tous les moyens autorisés.

Son nom est alors automatiquement sélectionné dans la liste du gestionnaire.

• Dérouler le menu contextuel et sélectionner Renommer.

La fenêtre du gestionnaire d'objets est étendue pour faire apparaître la zone de modification :

• Entrer un nouveau nom. Il doit être unique sinon il sera refusé.

• Cliquer dans le bouton OK pour confirmer ou Annuler pour avorter l'opération.

Pour sélectionner un objet :

• Choisir les objets dans la liste du gestionnaire d'objets en cliquant sur leur nom (sélection cumulative avec la touche Majuscule). Ils sont également sélectionnés dans le modèle.

ou

• Appuyer sur les touches Ctrl et Alt. Le curseur se change en .

• Cliquer sur un point du modèle. Si ce point appartient à un objet, cet objet et ses fils pertinents sont sélectionnés dans le gestionnaire d'objet et dans le modèle.

• Cliquer plusieurs fois de suite sur le même point pour explorer les autres objets auxquels il pourrait appartenir.

ou

• Enclencher le filtre de sélection par objet en cliquant sur l'icône .

Le curseur se change en .

• Cliquer sur un point du modèle. Si ce point appartient à un objet, cet objet et ses fils pertinents sont sélectionnés dans le gestionnaire d'objet et dans le modèle.

• Cliquer plusieurs fois de suite sur le même point pour explorer les autres objets auxquels il pourrait appartenir.

L'objet est également affiché dans la barre d'états :

Pour sélectionner un objet par son nom :

• Dérouler le menu contextuel et choisir Sélectionner par le nom.

• Entrer le nom désiré (sensible aux majuscules) dans la zone éditable du dialogue étendu.

• Cliquer dans le bouton OK pour confirmer.

Pour sélectionner des objets par leur racine :

• Choisir un objet dans la liste du gestionnaire d'objets représentatif des objets à sélectionner.

• Dérouler le menu contextuel et choisir Sélectionner par le nom. La zone de dialogue est pré-renseignée avec les 3 premières lettres de l'objet choisi.

• Cliquer dans le bouton OK pour confirmer.

Tous les objets dont le nom commence par les lettres entrées sont sélectionnés.

Cette fonction permet de purger très rapidement les objets automatiques devenus inutiles.

Pour inverser les normales d'un ou de plusieurs objets :

• Choisir les objets dans la liste du gestionnaire d'objets en cliquant sur leur nom (sélection cumulative avec la touche Majuscule). Ils sont également sélectionnés dans le modèle.

• Dérouler le menu contextuel et sélectionner Inverser les normales.

ou

• Cliquer dans l'icône (voir le chapitre "Les Facettes").

Pour rendre opaques un ou plusieurs objets :

• Choisir les objets dans la liste du gestionnaire d'objets en cliquant sur leur nom (sélection cumulative avec la touche Majuscule). Ils sont également sélectionnés dans le modèle.

• Dérouler le menu contextuel et sélectionner Opaque.

Pour rendre transparents un ou plusieurs objets :

• Choisir les objets dans la liste du gestionnaire d'objets en cliquant sur leur nom (sélection cumulative avec la touche Majuscule). Ils sont également sélectionnés dans le modèle.

• Dérouler le menu contextuel et sélectionner Transparent.

Pour modifier le type d'un ou plusieurs objets :

• Choisir les objets dans la liste du gestionnaire d'objets en cliquant sur leur nom (sélection cumulative avec la touche Majuscule). Ils sont également sélectionnés dans le modèle.

• Dérouler le menu des types et choisir le nouveau type :

Les objets sont éventuellement redessinés selon les caractéristiques de leur nouveau type.

Il ne faut utiliser cette fonction qu'en sachant parfaitement ce que l'on fait.

Certaines modifications sont parfaitement dénuées de sens. Il ne sert à rien de changer un objet de type Caméra en une Spline.

Par contre il peut être utile de changer un polygone standard en une Spline ou une Bézier, ou un Spline en une Spline fermée, etc.

Pour modifier la couleur des facettes d'un ou plusieurs objets :

• Choisir les objets dans la liste du gestionnaire d'objets en cliquant sur leur nom (sélection cumulative avec la touche Majuscule). Ils sont également sélectionnés dans le modèle.

• Cliquer dans la case . La palette est affichée. Choisir une teinte dans cette palette.

Les objets sont redessinés (si la vue est affichée en rendu solide) avec leur nouvelle couleur.

Un objet arborescent est un objet hiérarchique (père) qui contient des fils.

Un tel objet est présenté dans la liste des objets du gestionnaire avec le signe .

Pour déployer l'arborescence d'un objet :

• Cliquer dans la case associée à l'objet.

ou

• double cliquer sur le nom de l'objet.

Un objet déployé est représenté comme suit :

Pour déployer l'arborescence de tous les objets du calque courant :

• Dérouler le menu contextuel et sélectionner Déployer toute l'arborescence.

Tous les objets pères sont déployés dans la fenêtre du gestionnaire d'objets.

Un objet arborescent déployé est présenté dans la liste des objets du gestionnaire avec le signe .

Pour replier l'arborescence d'un objet :

• Cliquer dans la case associée à l'objet.

ou

• double cliquer sur le nom de l'objet.

Un objet hiérarchique replié est représenté comme suit :

Pour replier l'arborescence de tous les objets du calque courant :

• Dérouler le menu contextuel et sélectionner Replier toute l'arborescence.

Tous les objets pères sont repliés au premier niveau dans la fenêtre du gestionnaire d'objets.

Pour exporter la liste des objets du calque courant :

• Dérouler le menu contextuel et sélectionner Lister l'arborescence.

La liste est exportée dans le presse-papiers en format texte tabulé et peut être instantanément collée dans une autre application (Tableur, traitement de texte, etc.).

Une Liaison est une propriété de type mécanique associée à un objet.

Une liaison décrit la manière dont un objet peut être lié à d'autres objets eux-mêmes porteurs de liaisons.

Il existe 10 types de liaisons mécaniques en fonction du nombre de degrés de liberté accordés à la liaison :

Tout Objet, qu’il soit un objet de bibliothèque ou un objet du modèle, peut être pourvu de un ou plusieurs référentiels indépendants du référentiel du monde.

Un référentiel est un système de coordonnées 3D porté par un objet.

Un référentiel est formé par 3 points distincts appartenant à l’objet :

• Une Origine O (P1)
• Un axe Ox défini par un second point P2
• Un axe Oy défini par un troisième point P3
• L’axe Oz se déduit automatiquement des précédents par la règle du tire-bouchon

Les axes Ox et Oy ne sont pas nécessairement perpendiculaires. Le véritable axe Oy est redressé automatiquement par 3D Turbo NT.

Chaque référentiel est identifié par un nom de 20 caractères maximum.

Un référentiel est la base géométrique d’une liaison entre 2 objets. En effet, si l’on considère un référentiel comme un système dynamique, on peut lui affecter 6 degrés de libertés comme suit :

1. Translation le long de Ox
2. Rotation autour de Ox
3. Translation le long de Oy
4. Rotation autour de Oy
5. Translation le long de Oz
6. Rotation autour de Oz

Lorsque 2 objets sont joints par 2 points O appartenant à 2 référentiels compatibles, ces objets sont mécaniquement liés et peuvent s’articuler l’un par rapport à l’autre selon les degrés de liberté de la liaison.

Selon que certains degrés de liberté sont autorisés ou non pour cette liaison, les 2 objets s’articulent de différentes manières :

Cette version de 3D Turbo NT n'implémente que la liaison statique de type "Fixe" . Ce type permet l'assemblage fixe d'objets comme les mobiliers modulaires.

L'onglet Liaison permet d’afficher les outils de sélection et de réglage des systèmes de liaison de l’objet choisi dans l’onglet Objets (l’objet courant) ou dans l’onglet Biblio.

L’onglet Liaison permet de visualiser l’objet courant de la bibliothèque ou du modèle (sélectionnés dans leurs onglets respectifs) dans la fenêtre de travail.

Dès que l’onglet Liaison est activé, le modèle disparaît.

Seul l’objet sélectionné est représenté. Tous les outils de visualisation s’appliquent exclusivement à lui (Perspective, vue orthographique, zoom, pan, grilles, type de rendu,..).

Pour sélectionner des points de l’objet :

• Cliquer à proximité ou sur les points.

Le curseur se magnétise automatiquement selon le réglage de sa zone d’approche.

Pour sélectionner de manière cumulative :

• Cliquer en maintenant la touche Majuscule enfoncée.

L’ordre des sélections est important pour la définition des référentiels.

• Sélectionner les points dans l’ordre indiqué ci-dessus pour former le référentiel désiré.

Pour désélectionner :

• Cliquer loin de tout point.

Pour créer une liaison référentielle sur un objet :

• Sélectionner d’abord celui-ci, soit dans l’onglet Objets, soit dans l’onglet Biblio.

• Sélectionner l’onglet Liaison. Le système de visualisation se ferme sur le seul objet sélectionné.

• Sélectionner sur le modèle successivement 3 points sur l’objet.

Le premier point (P1) sélectionné sera l’origine O du référentiel.

Le second point (P2) sélectionné formera avec P1 l’axe Ox du repère.

Le troisième point (P3) sélectionné formera le plan avec P1 et P2.

Il est inutile de sélectionner plus de 3 points car seul les 3 premiers seront pris en compte.

• Cliquer sur le bouton Créer pour créer le référentiel ainsi défini.

• Renseigner le nom de la liaison dans la zone étendue du dialogue, dans le champ prévu à cet effet, en tapant au clavier une chaîne de caractères.

• Cliquer le bouton OK pour valider.

La création est refusée si :

• Un référentiel s’appuyant sur les mêmes points, dans le même sens, existe déjà dans l’objet

• Moins de trois points sont sélectionnés sur l’objet

• Le nom est vide

• Le nom existe déjà

• Le référentiel est immédiatement créé dans l’objet

Si l'objet est ultérieurement stocké dans une bibliothèque, ses liaisons seront stockées avec lui, de même que tous ses autres attributs.

Pour effacer une liaison référentielle :

• Sélectionner la liaison dans la liste.

• Cliquer sur le bouton Effacer.

• Valider l'opération en cliquant sur le bouton OK dans la zone étendue du dialogue :

La liaison disparaît de la liste et de la visualisation sur l’objet.

L’objet est immédiatement mis à jour.

Remarque : On ne peut pas Annuler cette fonction. En cas d’erreur, recréer immédiatement le référentiel à partir des caractéristiques affichées qui sont forcément les siennes !

Pour visualiser une liaison référentielle :

• Sélectionner la liaison dans la liste.

Le référentiel correspondant est affiché sur l’objet.

Ses points d'appui sont sélectionnés

Un référentiel s’utilise pour 2 fonctions :

• Extraction d’un objet d’une bibliothèque et positionnement dans la scène
• Recalage de 2 objets de la scène

Dans les 2 cas, il s'agit d'approcher par translation un objet près d'un autre.

Remarque : La boîte doit obligatoirement être cochée dans la fenêtre de réglage des magnétisations pour que le mécanisme des liaisons soit activé.

• Engager la translation de l'objet à caler à l'aide de l'une des diverses méthodes de translation.

L'objet apparaît lié à la souris par une forme pointillée (fantôme).

• Déplacer l’objet dans la scène.

L’objet est accroché sur ce qu’il rencontre selon la règle générale des magnétisations.

Si la boîte Liaison est cochée dans la fenêtre des magnétisations, et que la souris rencontre un objet portant lui-même un référentiel de même type, les 2 référentiels sont mis en concordance.

Si l’objet rencontré porte plusieurs référentiels compatibles, l'objet transporté se cale sur le premier référentiel compatible.

Ne soyez donc pas surpris du fait que l’objet déplacé quitte la proximité du curseur, cela est normal.

Lorsque l'objet est magnétisé sur une liaison, appuyer sur l’accélérateur de défilement des entités en avant ou en arrière (généralement la touche Espace) pour voir l’objet explorer successivement sur les autres liaisons compatibles.

On notera que les objets dont on parle ici sont des entités anonymes.

Dans la réalité, ils représentent des objets bien réels (meubles, accessoires, etc.).

Le défilement des liaisons possibles peut positionner 2 objets dans des postures mécaniquement impossibles ou irréalistes pour les objets concernés.

Nous avons préféré ne pas compliquer les systèmes de calage (pour les rendre "réalistes") afin de simplifier la phase de construction des objets et des référentiels.

L’utilisateur averti voit immédiatement qu’une position relative d’objets est "impossible" dans la réalité et avance à la prochaine position réaliste.

• Déposer l’objet dans la scène par un clic court.
