Ce chapitre présente les fonctions affectant la sélection courante. Les méthodes de sélection sont détaillées au chapitre "Sélectionner des Entités".

Le sigle indique que la notation polonaise s'applique à la fonction.

Sélectionner les nœuds à déplacer.

• Cliquer sur l'icône Translation .

• Cliquer sur le nœud correspondant à l'origine du vecteur de translation.

• Cliquer sur le nœud correspondant à l'extrémité du vecteur de translation.

Pendant le cours de la translation, il est possible d'introduire dans le dialogue numérique des valeurs de translation absolues ou relatives. Voir au chapitre "Se repérer dans l'Espace", paragraphe "Position numérique du pointeur", les diverses manières d'introduire la valeur de la dernière mesure dans l'aide numérique.

• Cliquer sur l'un de ces nœuds puis déplacer le pointeur.

Un objet fantôme suit le pointeur.

Utiliser le scanner avant ou arrière pour modifier le point par lequel l'objet est accroché au pointeur, ou pour tenir l'objet par une de ses liaisons (si l'option Liaison est active dans les magnétisations).

Si l'objet translaté porte des liaisons et si le pointeur passe sur des points d'objets portant eux-mêmes des liaisons, l'objet translaté est positionné automatiquement sur la liaison la plus proche.

Utiliser alors le scanner avant ou arrière pour explorer les appairages possibles des liaisons.

• Cliquer un point pour fixer la sélection à sa nouvelle position (éventuellement liaisonnée).

Toutes les magnétisations fonctionnent.

Pendant le cours de la translation, il est possible d'introduire dans le dialogue numérique des valeurs de translation absolues ou relatives. Voir au chapitre "Se repérer dans l'Espace", paragraphe "Position numérique du pointeur", les diverses manières d'introduire la valeur de la dernière mesure dans l'aide numérique.

Si la translation est réalisée sur une vue orthographique, la troisième cote correspondant à la vue n'est pas modifiée.

Les magnétisations rencontrées lors d'une translation dans une vue orthographique ne modifient pas non plus la troisième cote.

Remarque : Cette fonction peut être désactivée dans le dialogue "Les Préférences".

• Cliquer avec le bouton droit sur l'icône .

• Renseigner le dialogue suivant :

• Valider par OK.

Remarque : Le dialogue est pré-alimenté avec les composantes de la dernière mesure.

• Cliquer sur l'icône .

• Cliquer sur un nœud correspondant au centre de la rotation.

• Déplacer la souris.

• Cliquer pour indiquer l'origine de l'angle de rotation.

• Déplacer la souris.

• Cliquer pour terminer la rotation.

• Cliquer sur l'icône .

• Cliquer sur un point correspondant au premier point de l'axe de rotation.

• Cliquer sur un point correspondant au second point de l'axe de rotation.

• Déplacer la souris.

• Cliquer pour indiquer l'origine de l'angle de rotation.

• Déplacer la souris.

• Cliquer pour terminer la rotation.

• Cliquer avec le bouton droit sur l'icône .

Dans le dialogue suivant :

• Entrer la valeur de l'Angle de rotation (en degré).

• Sélectionner Axe orthogonal ou Axe quelconque en fonction du type de rotation désirée.

• Valider par OK.

Remarque : Le centre et le premier nœud de l'axe quelconque sont pré-alimentés avec les composantes du dernier nœud cliqué, le second nœud de l'axe quelconque dialogue est pré-alimenté avec les composantes de l'avant dernier nœud cliqué.

• Cliquer sur l'icône .

• Déplacer la souris vers la gauche pour diminuer la taille de la sélection, vers la droite pour l'augmenter.

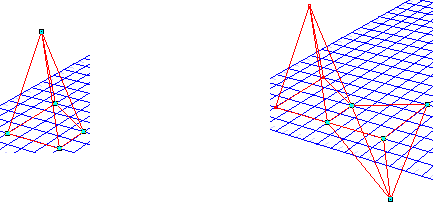

En choisissant astucieusement la sélection de nœuds, on peut obtenir de nombreuses variantes de transformations :

• Cliquer sur l'icône .

• Cliquer le noeud qui servira de centre d'homothétie.

• Déplacer la souris vers la gauche pour diminuer la taille de la sélection, vers la droite pour l'augmenter.

• Cliquer avec le bouton droit sur l'icône .

Dans le dialogue suivant :

• Entrer la valeur des facteur d'homothétie sur les axes X, Y et Z.

• Sélectionner Autour du barycentre ou Autour d'un nœud en fonction du type d'homothétie désirée.

• Valider par OK.

Remarque : Le nœud est pré-alimenté avec les composantes du dernier nœud cliqué.

• Cliquer sur l'icône Symétrie sur point 3D .

• Cliquer le point de centre de la symétrie.

Cette fonction crée des nœuds symétriques aux nœuds de la sélection courante par rapport au point choisi.

• Cliquer sur l'icône Retournement sur point 3D Ctrl+.

• Cliquer le point de centre de la symétrie.

• Cliquer sur l'icône Symétrie sur point 2D .

• Cliquer le point de centre de la symétrie.

• Cliquer sur l'icône Retournement sur point 2D Ctrl+ .

• Cliquer le point de centre de la symétrie.

Cette fonction déplace par symétrie 2D l'ensemble des nœuds sélectionnés.

• Cliquer sur l'icône Symétrie sur axe 3D .

• Cliquer sur le segment servant d'axe (si la magnétisation Segment est active).

ou

• Cliquer le premier nœud.

• Déplacer le pointeur.

• Cliquer le second nœud.

Cette fonction crée des nœuds symétriques aux nœuds de la sélection courante par rapport à un axe 3D.

• Cliquer sur l'icône Retournement sur axe 3D Ctrl + .

• Cliquer sur le segment servant d'axe (si la magnétisation Segment est active).

ou

• Cliquer le premier nœud.

• Déplacer le pointeur.

• Cliquer le second nœud.

Cette fonction déplace par symétrie axe 3D l'ensemble des nœuds sélectionnés.

• Cliquer sur l'icône Symétrie sur plan 2D .

• Cliquer sur le segment servant d'axe (si la magnétisation Segment est active).

ou

• Cliquer le premier nœud.

• Déplacer le pointeur.

• Cliquer le second nœud.

• Cliquer sur l'icône Retournement sur plan 2D Ctrl + .

• Cliquer sur le segment servant d'axe (si la magnétisation Segment est active).

ou

• Cliquer le premier nœud.

• Déplacer le pointeur.

• Cliquer le second nœud.

• Cliquer sur l'icône Duplication .

Un objet 'fantôme' est accroché au pointeur.

• Cliquer un point pour positionner l'objet dupliqué.

• En maintenant la touche Ctrl appuyée, cliquer sur l'un de ces nœuds

• Déplacer le pointeur.

Un objet fantôme suit le pointeur.

• Cliquer un point pour positionner l'objet dupliqué.

Toutes les magnétisations fonctionnent.

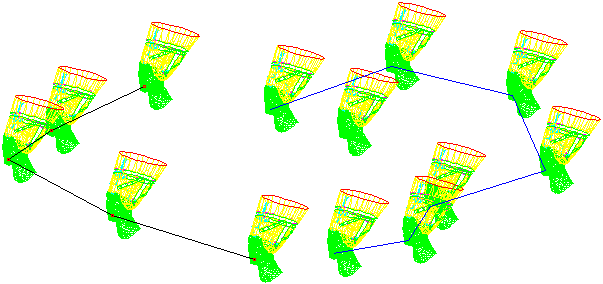

• Cliquer sur l'icône Duplication rythmée Ctrl +

Le dialogue suivant est proposé :

• Préciser le nombre de copies désirées.

• Introduire la valeur d'une mesure 3D dans les champs de saisie.

Cette valeur, qui peut être la dernière mesure effectuée sur le modèle, est automatiquement ventilée sur chaque axe.

• Modifier éventuellement les valeurs sur tel ou tel axe.

Rythme 1 è Translation 3D appliquée successivement à chaque ensemble de nœuds dupliqués.

Rythme 2 è Si le Rythme 2 est activé, les valeurs du Rythme 1 et du Rythme 2 seront appliquées alternativement.

• Cliquer sur l'icône Aligner sur X - Y - Z .

Le dialogue suivant est proposé :

• Cocher les axes à utiliser pour modifier les coordonnées des nœuds de la sélection.

• Renseigner les valeurs de cote.

• Cliquer OK.

Toutes sortes d'alignements peuvent être obtenus en jouant sur les paramètres de cette fonction.

• Cliquer sur l'icône Aligner sur la grille .

Chaque nœud de la sélection est aligné sur le point de grille le plus proche.

• Cliquer sur l’icône Premier Point sur Grille avec la touche Ctrl ou le bouton droit.

Le premier nœud de la sélection est aligné sur le point de grille le plus proche. Les autres Nœuds sont déplacés par translation.

• En maintenant la touche Majuscule enfoncée pour ne pas perdre la sélection, cliquer (sans les sélectionner) deux nœuds dans l'espace pour décrire une direction.

• Cliquer sur l'icône Aligner sur Direction .

Chaque nœud est déplacé par projection sur la direction, ce qui les aligne le long de la direction.

Il n'est pas nécessaire qu'un vecteur existe le long de la direction pour réaliser cette fonction.

• En maintenant la touche Majuscule enfoncée pour ne pas perdre la sélection, cliquer (sans les sélectionner) deux nœuds dans l'espace pour décrire une direction.

• Cliquer sur l'icône Projeter sur direction .

Chaque nœud est projeté perpendiculairement sur la direction et relié à son nœud d'origine par un vecteur.

Il n'est pas nécessaire qu'un vecteur existe le long de la direction pour réaliser cette fonction.

Il est nécessaire d'ordonner et d'orienter la sélection réalisée en vrac ou sans précaution, pour lui donner un sens topologique.

On ne peut ordonner et orienter qu'une sélection uniforme, c'est à dire que l'on peut parcourir linéairement sans bifurquer et qui ne contient pas de points libres.

Si la sélection ne répond pas à ces critères, un bip est émis lors de la tentative d'ordonnancement.

• Sélectionner les nœuds à ordonner.

• Cliquer sur l'icône Ordonner la sélection .

Observer le clignotement des nœuds qui avance le long de la sélection.

Pour inverser l'orientation de la sélection :

• Appuyer sur la touche Espace.

Pour terminer :

• Appuyer sur la touche Entrée.

Une sélection orientée présente un côté droit et un côté gauche par rapport au sens de son orientation.

Son orientation est horaire ou anti-horaire.

La sélection peut servir maintenant à créer des doublages ou des facettes.

Le dialogue suivant est proposé :

• Préciser, en renseignant une valeur, le Rayon de froissage qui correspond au rayon d'une sphère qui servira de limite au déplacement de chaque nœud.

• Cliquer sur l'icône Froisser .

Cette fonction déplace de manière aléatoire chacun des nœuds d'une sélection selon des critères préréglés.

• Cliquer dans l'icône .

ou

• Dérouler le menu Edition/Copier.

ou

• Appuyer sur l'accélérateur associé à la fonction Edition/Copier (Ctrl+C par défaut).

Toutes les entités rattachées de niveau supérieur (segments, facettes, objets, côtes, courbes) sont également copiées dans le presse-papiers

ou

• Dérouler le menu Edition/Couper.

ou

• Appuyer sur l'accélérateur associé à la fonction Edition/Couper (Ctrl+X par défaut).

Toutes les entités rattachées de niveau supérieur (segments, facettes, objets, cotes, courbes) sont également mises à jour, voire coupées et transférées dans le presse-papiers (segments, facettes, côtes, objets, etc).

• Cliquer dans l'icône .

ou

• Dérouler le menu Edition/Effacer.

ou

• Appuyer sur l'accélérateur associé à la fonction Edition/Effacer (Suppr par défaut).

Toutes les entités rattachées de niveau supérieur (segments, facettes, objets, côtes, courbes) sont automatiquement mises à jour, voire effacées.

Coller permet de recopier dans les calques le contenu du presse-papiers.

• Cliquer dans l'icône .

ou

• Dérouler le menu Edition/Coller.

ou

• Appuyer sur l'accélérateur associé à la fonction Edition/Coller (Ctrl+V par défaut).

Si la sélection précédemment transférée dans le presse-papiers était mono-calque, les entités sont recollées dans le calque d'origine.

• Sélectionner une destination à l'aide de la liste déroulante :

• Cliquer dans le bouton Sélection pour affecter cette nouvelle destination aux calques sélectionnés dans la liste.

ou

• Cliquer dans le bouton Tous pour affecter cette nouvelle destination à tous les calques de la liste.

• Cliquer dans le bouton OK pour exécuter le collage.

Le collage multiple permet de coller le contenu du presse-papiers sur chaque nœud de la sélection courante.

Le contenu du presse-papiers peut être multi-calques.

La sélection courante peut être multi-calques.

Le point chaud utilisé pour le collage est le premier point de la sélection transférée dans le presse-papiers.
