La modélisation consiste à créer une maquette virtuelle. Cette maquette est conservée dans l'ordinateur sous forme numérique. Elle est donc physiquement invisible. Elle n'existe à nos yeux que par les images qui sont produites par le système de visualisation de 3D Turbo NT et qui sont affichées sur l'écran puis imprimées sur papier.

La seule manière d'intervenir sur cette maquette virtuelle est donc de passer par l'intermédiaire de l'image à l'écran et du pointeur graphique associé à la souris.

La production des images (vues orthographiques, vues perspectives,…) est décrite au chapitre "Techniques de Base de la Visualisation3D" et au suivant.

Ce chapitre explique comment manipuler les images et l'environnement graphique de travail.

Toutes les images sont produites dans une seule fenêtre : la Fenêtre de travail. Cette fenêtre est redimensionnable de plusieurs manières. La dimension de la fenêtre de travail est mémorisée dans les points de vue enregistrés et restaurée lors de l'activation d'un point de vue.

La fenêtre de travail occupe l'espace libre existant entre les docks supérieur, inférieur, droit et gauche.

La fenêtre de travail peut être redimensionnée pour lui donner un autre aspect et d'autres proportions (images de synthèses) :

• Cliquer dans l'icône .

ou

• Utiliser le menu Vues/Dessin redimensionnable.

La fenêtre de travail est désormais entourée d'une bordure qui permet de la redimensionner.

Positionner le curseur le long de l'une des quatre bordures ou sur un des quatre coins de la fenêtre. Observer que le curseur se transforme en flèches. Cliquer et draguer pour modifier la dimension de la fenêtre.

L'icône reste enfoncée pour indiquer cet état. Cliquer à nouveau pour retourner à la dimension standard.

Pour redimensionner la fenêtre de travail à la taille physique de l'écran :

• Cliquer dans l'icône avec le bouton droit.

ou

• Utiliser le menu Vues/Dessin plein écran.

La fenêtre de travail occupe toute la surface de l'écran. La barre de menu disparaît. Les docks disparaissent. Seules les fenêtres flottantes d'outillages sont disponibles. Les accélérateurs et les strokes sont disponibles.

Une petite fenêtre supplémentaire apparaît :

Pour sortir du mode d'affichage plein écran :

• Cliquer dans l'icône de cette petite fenêtre ou appuyer sur la touche Echap.

Les opérations sur l'image sont disponibles à tout moment, même (et surtout) pendant le cours des fonctions de modélisation.

Il est très souvent nécessaire de modifier la taille de l'image affichée, afin de la clarifier, de dégager une zone dense pour isoler les nœuds en vue de sélectionner ou pointer.

Pour régler les facteurs de zoom avant et arrière d'agrandissement :

• Cliquer dans l'icône ou avec le bouton droit.

Le dialogue suivant est proposé :

Renseigner les valeurs numériques des facteurs de zoom puis fermer le dialogue en cliquant sur le bouton OK.

Pour agrandir l'image par le facteur de zoom avant :

• Cliquer dans l'icône .

Pour rétrécir l'image par le facteur de zoom arrière :

• Cliquer dans l'icône .

REMARQUE : Les zooms avant et arrière étant des fonctions utilisées extrêmement souvent, il est vivement recommandé d'utiliser les accélérateurs (> et < par défaut) ou les strokes pour réaliser des zooms. On gagnera ainsi de précieuses secondes.

Le terme "Zoom" est ici impropre. Il s'agit ici bien de modifier la taille de l'image 2D et non pas de modifier la focale de la caméra. On observera qu'en perspective d'intérieur, c'est bien le cadre de l'image qui augmente ou rétrécit sans modification du contenu de l'image.

Pour agrandir une image par un facteur représentant la proportion entre la dimension d'un cadre et celle de la fenêtre :

• Cliquer dans l'icône puis cliquer dans la fenêtre de travail.

• Draguer pour former un rectangle.

• Lâcher le bouton de la souris pour déclencher le zoom.

• Cliquer à nouveau dans l'icône pour quitter le mode zoom fenêtre.

Il est cependant plus pratique de procéder également comme suit :

Le curseur se transforme en

• Cliquer dans la fenêtre de travail.

• Draguer pour former un rectangle.

• Lâcher le bouton de la souris pour déclencher le zoom.

Pour redimensionner l'image à une valeur spéciale :

• Cliquer dans l'icône avec le bouton droit.

Le dialogue suivant est proposé :

Les dimensions des formats de papier standards sont proposées. Les boutons Portrait et Paysage permettent de choisir l'orientation des formats standards.

Pour introduire une autre dimension :

• Cocher la case

• Introduire les largeur et hauteur de l'image en mm dans les champs numériques.

• Fermer le dialogue en cliquant dans le bouton OK

L'image est redimensionnée. Elle peut le cas échéant déborder du cadre de la fenêtre. Utiliser les outils de cadrage ci-dessous pour la cadrer selon le besoin.

Les vues orthographiques peuvent être affichées à une échelle précise.

L'échelle courante de la vue est affichée dans la liste déroulante

Pour forcer l'image à une échelle donnée :

• Cliquer dans la liste déroulante des échelles.

Le menu se déroule.

• Choisir l'échelle désirée.

La valeur de l'échelle courante est modifiée par toutes les fonctions de zoom.

Pour forcer l'image à occuper toute la surface de la fenêtre de travail :

• Cliquer dans l'icône .

ou

• Utiliser son accélérateur (touche X par défaut).

ou

• Utiliser son stroke.

L'image est redimensionnée de telle manière qu'elle occupe toute la surface de la fenêtre de travail.

Pour forcer la sélection courante à occuper toute la surface de la fenêtre de travail :

• Cliquer dans l'icône .

ou

• Utiliser son accélérateur (touche S par défaut).

ou

• Utiliser son stroke.

L'image est redimensionnée de telle manière que les nœuds sélectionnés occupent toute la surface de la fenêtre de travail.

Pour cadrer manuellement l'image :

• Cliquer dans l'icône .

• Cliquer dans la fenêtre de travail.

• Draguer pour déplacer l'image.

• Cliquer à nouveau dans l'icône pour quitter le mode cadrage.

Il est cependant plus pratique de procéder également comme suit :

Le curseur se transforme en .

• Cliquer dans la fenêtre de travail.

• Draguer pour déplacer l'image.

• Lâcher le bouton de la souris pour fixer le nouveau cadrage.

La mise au net consiste à redessiner l'image pour en éliminer les traces laissées par diverses fonctions (marquage,…).

Pour mettre au net une image :

• Cliquer dans l'icône .

Pour effacer la fenêtre de travail :

• Cliquer dans l'icône avec le bouton droit.

Le graphisme du fond de la fenêtre de travail peut être réglé au goût de l'opérateur.

Pour régler le fond de la fenêtre :

• Cliquer dans la fenêtre de travail avec le bouton droit.

• Choisir Fond de la fenêtre.

Le dialogue suivant est proposé :

Pour afficher la taille de la fenêtre de travail dans le coin en bas à droite :

• Cliquer dans la fenêtre de travail avec le bouton droit.

• Choisir Taille de la fenêtre.

Renouveler l'opération pour masquer le texte.

Pour afficher la fenêtre de Survol :

• Cliquer dans l'icône .

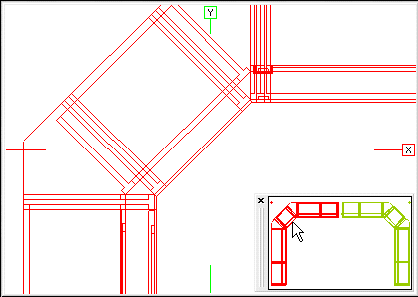

La fenêtre flottante de survol s'ouvre :

La fenêtre de survol présente en permanence (lorsqu'elle est ouverte) une vue du même type que la vue de travail mais dimensionnée de telle manière que toute l'image soit visible.

L'image est toujours filaire sur fond blanc quel que soit le type de rendu de l'image de travail.

La fenêtre de survol est redimensionnable à volonté.

La fenêtre de survol permet de cadrer et zoomer dynamiquement l'image dans la fenêtre de travail.

Remarque : il est conseillé de ne pas utiliser la fenêtre de survol lors de la visualisation de modèles très volumineux, car cela peut ralentir le logiciel.

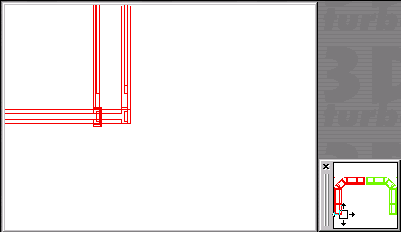

À l'aide de la fenêtre de survol, il est possible de recadrer l'image de travail en vue orthographique ou perspective.

L'image dans la fenêtre de travail est recadrée sans changement d'échelle, de telle manière que le point cliqué soit positionné au centre de la fenêtre de travail.

• Draguer la souris sans relâcher le bouton.

L'image dans la fenêtre de travail est recadrée sans changement d'échelle, de telle manière que le point cliqué soit positionné au centre de la fenêtre, puis l'image suit le déplacement de la souris.

• Lâcher le bouton pour fixer la position.

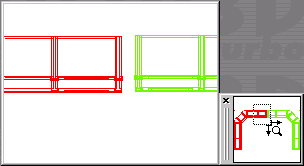

Le curseur se transforme en

• Cliquer dans la fenêtre de survol.

• Draguer pour former un rectangle.

• Lâcher le bouton de la souris pour déclencher le zoom.

L'image dans la fenêtre de travail est recadrée et sa dimension modifiée pour faire coïncider la fenêtre de zoom avec la fenêtre de travail.

Les opérations sur une image perspective peuvent ou non modifier automatiquement le point de vue, de telle manière que les prochains calculs de perspective produisent la même vue.

Pour que les modifications apportées à l'image affectent le point de vue :

• Cliquer dans l'icône .

L'icône reste enfoncée pour indiquer que les modifications de l'image modifieront aussi le point de vue.

• Cliquer à nouveau dans l'icône pour la relever.

Les modifications apportées à l'image n'affecteront plus le point de vue. Le calcul de la perspective reproduira l'image identique avant les modifications.

Une option permet de redimensionner automatiquement l'image à chaque mouvement de caméra afin que le modèle soit toujours le plus grand possible dans la fenêtre de visualisation.

• Cliquer dans l'icône avec le bouton droit de la souris.

Le dialogue suivant est proposé :

Cocher la case Image plein cadre automatique afin de mettre en marche cette option.

Toutes les vues orthographiques (Dessus, Dessous, Face, Arrière, Gauche, Droite) et leurs modifications (zooms, cadrages) sont enregistrées dans une liste appelée "historique de vues".

On peut parcourir cette liste pour remonter ou redescendre dans l'historique et réafficher des vues anciennes.

Pour remonter dans l'historique des vues :

• Cliquer dans le bouton .

Pour descendre dans l'historique des vues :

• Cliquer dans le bouton .

Une vue en faces cachées (vue solide) peut contenir de nombreuses facettes totalement recouvertes par d'autres et par conséquent invisibles. Ces facettes ne sont donc d'aucune utilité pour la compréhension de l'image. Elles l'alourdissent inutilement.

Il est utile de les éliminer avant d'imprimer ou d'exporter l'image. On gagnera ainsi beaucoup de temps à l'impression des gros modèles et beaucoup de place disque.

Pour optimiser une vue faces cachées actuellement affichée à l'écran :

• Utiliser le menu Outils/Optimiser la vue.

A la fin de l'opération, la barre d'états indique le nombre de facettes invisibles éliminées par rapport au nombre de facettes constituant la vue :

Remarque : Les facettes réduites à un point dans l'image ne participent pas à la compréhension de la vue à son échelle actuelle ! Elles sont donc éliminées. Mais si par la suite, on zoome sur l'image, des trous vont apparaître. Il est donc absolument nécessaire d'effectuer cette opération sur la vue à son échelle finale d'impression ou d'enregistrement. On pourra utilement zoomer sur l'image avant de réaliser l'optimisation pour faire apparaître les plus petites facettes. Mais plus l'image est grande, plus le temps de calcul est grand.
